Tištěný model rakety

Kamarád se mě zeptal, zda si nechci vyrobit model rakety a jít ho s dětmi vyzkoušet vystřelit. Dal mi link na stavbu rakety. V tom mě napadlo, zda by se nedal model vytisknout na 3D tiskárně. Určitě to někdo už zkoušel.

1. Vybíráme model

Po chvilce hledání se ukázalo, že kolem modelů raket je slušná tiskařská komunita a není tedy problém si nějaký model vybrat.

Upoutal mě model skládajicí se ze tří hlavních částí dohromady spojených závitem. Model byl určen pro motory ESTES C6-7 o rozměru (18x70mm). Model je zajímavý i obráceným směrováním letek.

3D Printed Rocket with Forward Swept Fins

Model jsem modifikoval i pro klasický směr letek.

Navíc jsem vybral vylepšenou špičku.

2. Tiskneme model

První raketu jsem tisknul výškou vrstvy 0.2mm s výplní 10%. Celkový čas tisku byl přes 10 hodin.

Proto jsem pro druhou raketu změnil nastavení na výšku 0.35mm se stejnou výplní 10%. Změna způsobila redukci času tisku lehce nad 5 hodin.

Obě rakety jsem tisknul z PLA. Pro špičku, střední část a klasické letky jsem zapnul podpory na ploše.

Vytištěné díly na dvě rakety.

Vytištěný závit nešel úplně dotáhnout, tak jsem vnější závit probrousil kulatým pilníkem a hrany závitu trojúhelníkovým. Hranu vnitřního závitu jsem srazil plochým pilníčkem.

Jehlové pilníky.

Po korekci závitů už šla raketa sestavit.

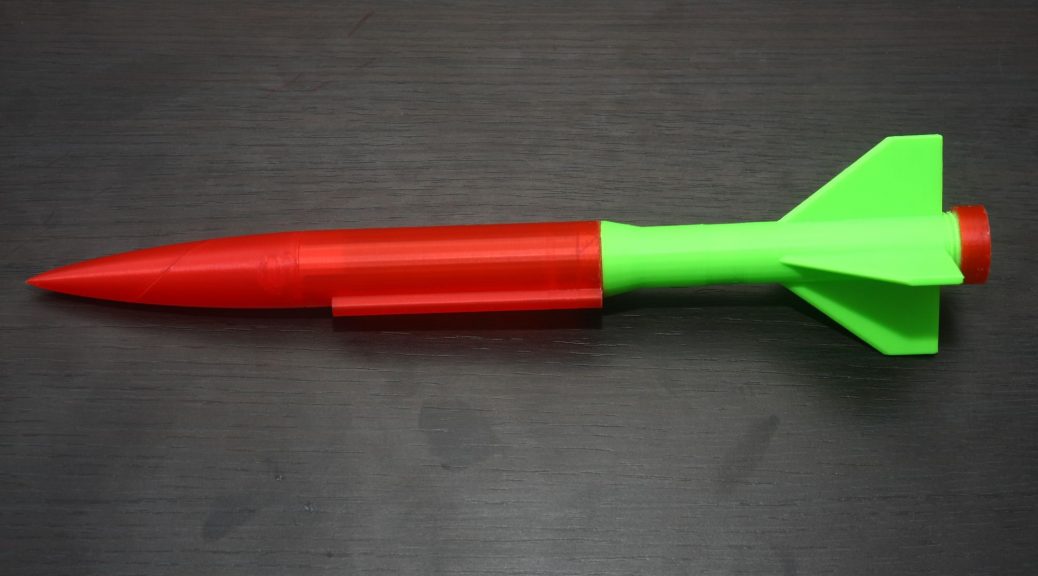

Sestavená raketa s klasickými křidélky.
Sestavená raketa s dopřednými křidélky.

3. Padák

Pád rakety lze mírnit buď brzdící stuhou nebo padáčkem. Rozhodl jsem se pro výrobu padáku.

Padák jsem vyrobil ze silnějšího igelitu na zakrýváni podlahy při malování. Padák má tvar šestiúhelníku o průměru 500 mm.

Tvar padáku si jednoduše nakreslíte pomocí fixy a kousku provázku (náhrada kružítka). Návod na konstrukci šestiúhelníku najde třeba zde.

Narýsovaný šestiúhelník.

Podle obrysu padák vystřihneme a opatříme ho provázky. Délka provázku by měla být asi 1.5 průměru padáku. V našem případě 750mm.

Na konci každého provázku uděláme dva uzlíky přes sebe. Izolepou přilepíme provázek těsně za uzlíkem do všech vrcholů padáku.

Připevnění nitě k padáku.

4. Poskládání padáku

Padák přeložíme tak, aby byly všechny vrcholy na sobě. Pak ho přeložíme ještě na půl a špičku k vrcholům.

Následně padák srolujeme a lehce obmotáme provázky.

Kolem výztuhy střední části rakety uvážeme nehořlavou niť nebo tenký drátek, ke kterému připojíme špičku rakety a konce nití od padáku. Na spojení můžeme použít tenký ocelový kroužek.

Spojení špičky, padáku a střední části rakety.

Následně srolovaný padáček zasuneme do těla rakety a uzavřeme ho špičkou.

Zasunutí padáčku do těla rakety.

Z druhé strany přišroubujeme motorovou část rakety.

5. Raketové motorky

Model rakety je poháněn raketovým motorkem od firmy ESTES. Ty se vyrábějí v různých velikostech.

Existují ve dvou základních provedení, podle způsobu odpálení. Elektricky odpalované a zápalné.

Motorky se prodávají v balení po 3, 6, 12, 24, 30.

Balení motorků v blistru po 6 kusech.
Základní charakteristiky motorku.
Motorky s odpalovacími doutnáky.

Instalace motorku je jednoduchá. Zasunete ho do motorové části rakety a zajistíte matkou.

Instalace motorku do rakety.

6. Odpalovací rampa

Abychom mohli raketu bezpečně odpálit budeme potřebovat odpalovací rampu. Což je kus rovného drátu připevněného k pevné základně.

Základnu jsem zhotovil ze čtvercového prkna 28x150x150 mm. Nohy základny z prken 18x50x300 mm.

Součásti základny.
Připevnění nohou k základně.

Vršek základny jsem kvůli ochraně před horkými splodinami opatřil hliníkovým plechem.

Ochranný plech základny.

Nakonec jsem do vyvrtané díry zasadil drát 2mm, na který jsem navinul izolačku, aby raketa držela nad základnou.

Kompletní odpalovací základna.
Zkouška umístění rakety.

7. První test

Pro první test jsme nezvolili zrovna nejlepší den. Byl dost vítr a zataženo. Pokud můžete vyberte si den kdy bude co nejlepší viditelnost.

Rozhodně doporučuji zapalovat doutnák zapalovačem. Pak se dá zapálit i ve větru.

Připraveno k odpálení.

Obě rakety dobře odstartovali a obě se nám ztratili v mracích. Druhý den se nám podařilo najít trosky jedné z nich.

Zbytek rakety po prvním testu.

Bohužel, jsme díky počasí neviděli, jestli došlo k otevření padáku a jakým způsobem raketa dosedla na zem.
